Winda towarowa Geda 500 Z
Winda towarowa - Geda 500 Z

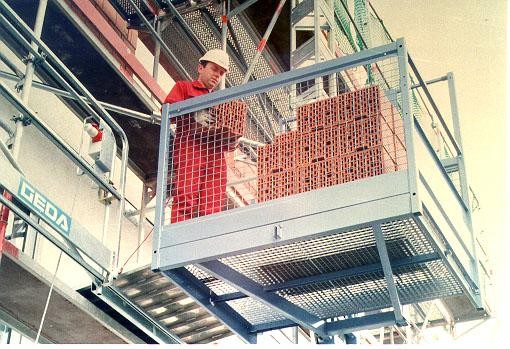

Winda towarowa zębatkowa Geda 500 Z ze względu na swoje możliwości transportowe i prostą budowę sprawdziła się na wielu budowach. Jej obszerny pomost roboczy o udźwigu do 500 kg umożliwia przewożenie dwóch taczek lub też dużej palety z materiałami budowlanymi.

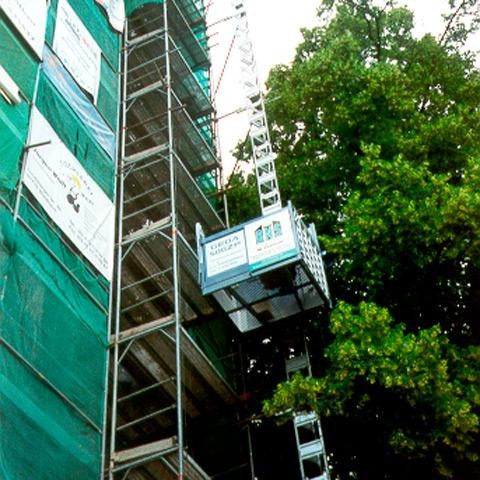

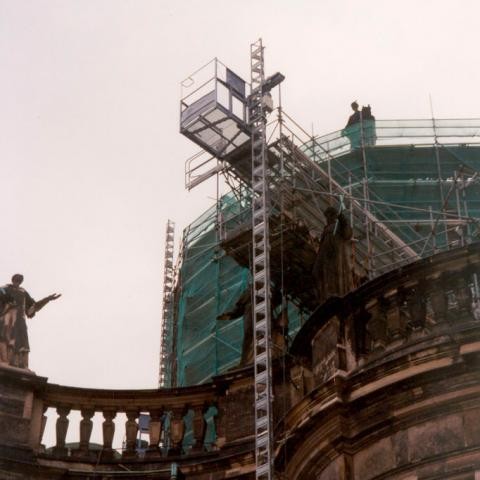

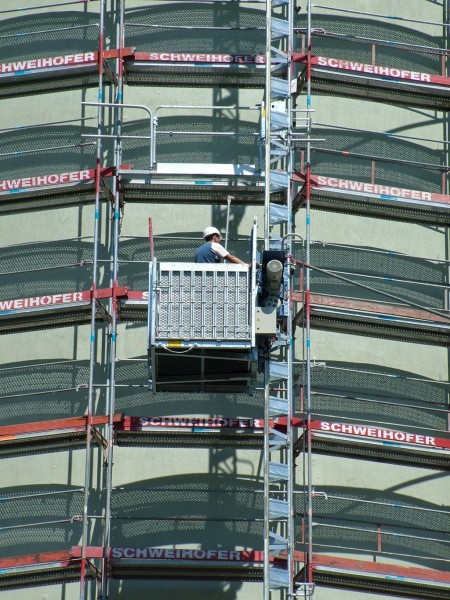

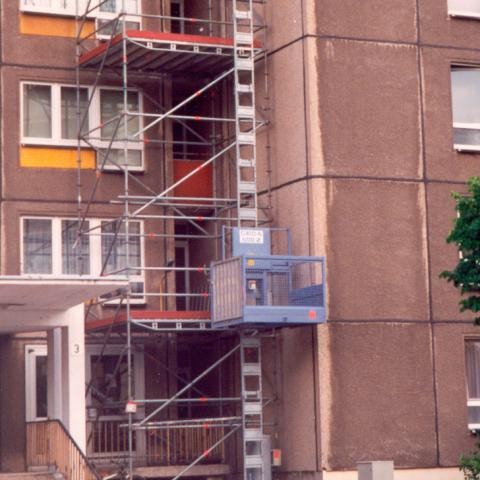

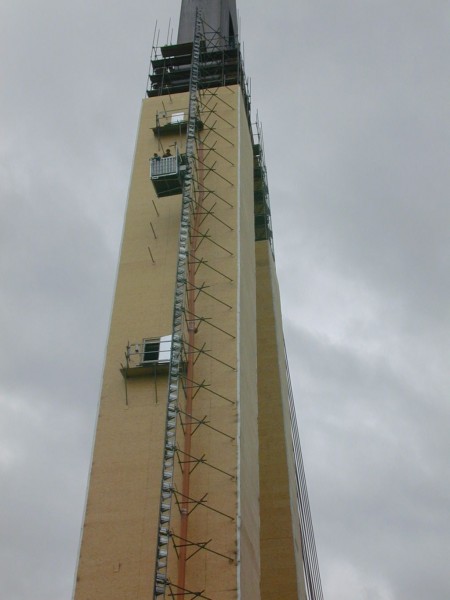

Bezpieczna praca tych urzadzeń możliwa jest nawet przy 1,5 krotnym przeciążeniu. Sprawdzone maszty stalowe cynkowane ogniowo umożliwiają montaż konstrukcji jezdnej windy towarowej Geda 500Z nawet do wysokości 100 m. Montaż masztu do elewacji prowadzony jest bezpośrednio z pomostu roboczego. Furty proponowane przez producenta ECO+ chronią pracowników przed wypadnięciem na poszczególnych przystankach a zintegrowane pulpity sterownicze pozwalają na sterowanie urządzeniem z każdego poziomu.
Wyposażenie:
Segmenty trójkątnego masztu w odcinkach po 1,5 m wykonane są ze stali ocynkowanej ogniowo. Każdy z nich posiada 4 nie gubiące się śruby M16 z nakrętkami.
Zakotwienia masztu do obiektu w odległościach co 6 m. To bardzo ułatwia i przyspiesza montaż masztu, a tym samym całej windy.
Winda posiada bęben kablowy zawierający 25 lub 50 m kabla. Możliwe jest też zastosowanie kabla o długości 75 -100 m.
Specjalnie opatentowana, ogniowo ocynkowana , jednoosiowa przyczepa transportowa umożliwia posadowienie wciągarki na podłożu bez pomocy z zewnątrz, dopuszczalna prędkość 80 km/h. Zaczep kulowy (sam. osob.), zaczep oczkowy (sam. ciężar.)
| TYP |
500 Z - 01110 | 500 Z - 01109 | 500 Z - 1108 | 500 Z - DUO |
| Napęd | 5,5 kW / 400 V / 50 Hz | 1,8 kW / 230 V / 50 Hz | 1,8 kW / 230 V / 50 Hz | 2 x 5,5 kW / 400 V / 50 Hz |
| Udźwig | 500 kg | 500 kg | 300 kg | 500 kg |
| Prędkość | 30 m/min | 10 m/min | 15 m/min | 30 m/min |
| Max. wys. podnoszenia | 100 m | 50 m | 50 m | 100 m |
| Zasobik z kablem | 25 - 100 m | 25 - 50 m | 25 - 50 m | 25 - 100 |
Poniżej przedstawione dane są wspólne dla wszystkich typów urządzenia Geda 500 Z:
* obrotowy pomost transportowy (1,6 x 1,4 x 1,1/1,8 m) - z czujnikami elektrycznymi
* ochrona klapy wjazdowej i barierek montażowych
* hamulec krańcowy działający w zależności od prędkości
* rama nakładana do transportu dużych elementów
* wyłącznik przeciążeniowy ze wskaźnikiem
* układ sterowania na czas montażu z pulpitem sterowania
w podeście transportowym: kluczyk przełączający - montaż / praca ciągła, wskaźnik
przeciążenia, gniazdo elektryczne.
* wyłączniki ręczne: dolny i górny
* zintegrowany wyłącznik awaryjny dolny i górny, zabezpieczenie nadmiernego wybiegu
* hamulec bezpieczeństwa 2 m nad ziemią
* na saniach poruszających się po maszcie ucho dźwigowe do podnoszenia całej wciągarki
Do urządzenia Geda 500 Z producent zaleca zastosowanie furt typu ECO (link do produktu)
więcej na stronie producenta : www.geda.pl
